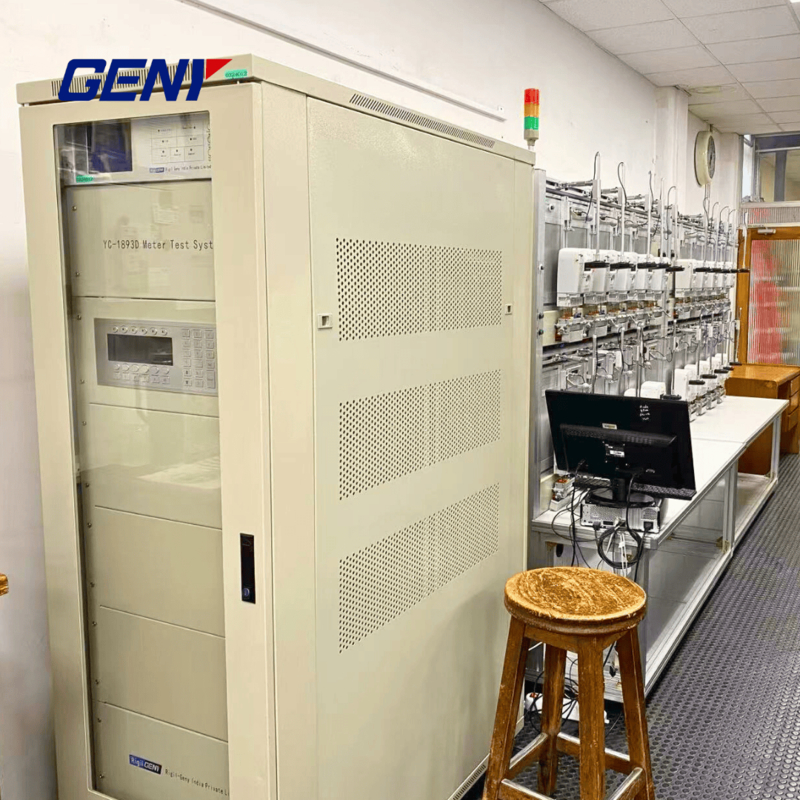

Enerji ölçer için doğru üç fazlı güç kaynağı kontrol kabin Ycs-103

Ürün adı

Üç Fazlı Standart Güç Kaynağı

Model

YCSS-103

Doğruluk sınıfı

Sınıf 0.02

Ana özellik

Üç fazlı voltaj ve üç fazlı akım sinyali çıkışı için üç set tek fazlı çok işlevli standart AC güç kaynağından oluşur. Volmetre, Ampermetre, Vattmetre, Enerji ölçer vb. kalibrasyonu için uygundur.

Gerilim aralığı (4 fiziksel aralık)

0~480(V)

Gerilim çıkış doğruluğu

Sınıf 0.02(50 ~ 400 V)

Çıkış gerilim çözünürlüğü

1(mV)

Minimum gerilim ayar değeri

1(mV)

Gerilim çıkış kısa süreli sapması

≤30(PPM)

Gerilim çıkış gücü

3*100 VA

Gerilim dalga formu bozulması

＜0.2%

Çıkış gerilim kararlılığı

50ppm/h'den daha iyi (entegrasyon süresi 3 dakika)

Gerilimde dijital ekran

6 basamak

Akım aralığı (>10 fiziksel aralık)

0~120(A)

Akım çıkış doğruluğu

Sınıf 0.02(0.1 ~ 100 A)

Çıkış akım çözünürlüğü

0.2(mA)

Minimum gerilim ayar değeri

0.2(mA)

Akım çıkış kısa süreli sapması

≤30(PPM)

Akım çıkış gücü

3*150 VA

Akım dalga formu bozulması

＜0.2%

Çıkış akım kararlılığı

50 ppm/h'den daha iyi (entegrasyon süresi 3 dakika)

Akımda dijital ekran

6 basamak

Faz konumu aralığı

0~360°

Faz konum doğruluğu

0.005°

Faz konum çözünürlüğü

0.001°

Minimum faz konumu ayar değeri

0.001°

Faz konumunda dijital ekran

6 Basamak

Frekans aralığı

45~65(Hz)

Çıkış frekansı doğruluğu(güç frekansı)

≤0.01%

Çıkış frekans çözünürlüğü

0.0001(Hz)

Minimum gerilim ayar değeri

0.0001(Hz)

Frekans üzerinde dijital ekran

6 Basamak

Çıkış gücü

≤0.01%

Temel hata kısa süreli sapması

≤±50(PPM)

Bir yıldaki akım sapması

≤±20(PPM)

Harmonik çıkışı

2-21 Kat Harmonik, Çift Harmonik, Tek Harmonik, Alt Harmonik.

Harmonik büyüklük doğruluğu

Sınıf 0.1'de en iyisi (2-21 kat standart harmonik)

Harmonik faz konumu aralığı

0~360°

Harmonik faz konumu doğruluğu

0.1°

Enerji gücü ekranının basamağı

7 Basamak (sembol dahil değil)

Test edilen ölçer tarafından darbe girişi sabiti

Çift kanallı darbe girişi. Giriş frekansı ≤1×105 imp/s

Test edilen ölçerin iletişim portu

Çift port, RS-485

Kristalin doğruluğu

≤±0.05(PPM)

Kristalin frekansı

FH = 1.5625×106 imp /s

Çıkış enerji darbe sabiti

＞20A     FH=107；

＞2A      FH=108；

＞0.2A    FH=109；

＞0.02A   FH=1010；

＞0.002A  FH=1011；

＜0.002A  FH=1012；

İletişim portu

RS-232,RJ-45(LAN)
