YC1893D Üç Fazlı Akıllı Sayaç Test Sistemi

32 Pozisyon | 160A | Sınıf 0.02

Enerji Dağıtım Şirketleri, Laboratuvarlar ve Akıllı Sayaç Üretimi Uygulamaları İçin Tasarlanmıştır

GENY YC1893D Üç Fazlı Akıllı Sayaç Test Sistemi, tek fazlı ve üç fazlı enerji sayaçlarının test ve kalibrasyonu için tasarlanmış yüksek hassasiyetli otomatik bir çözümdür. 32 test pozisyonunu, 160A'ya kadar akım çıkışını ve Sınıf 0.02 doğruluğunu destekleyen sistem, enerji dağıtım şirketleri, sayaç üreticileri, metroloji laboratuvarları ve kalite denetim kurumları için idealdir.

Entegre İzole Akım Transformatörleri (ICT'ler) ile YC1893D, kapalı bağlantılı / IP bağlantılı sayaçları da test edebilir, bu da onu modern akıllı sayaç uygulamaları için güvenilir bir platform haline getirir.

Ürün Genel Bakışı

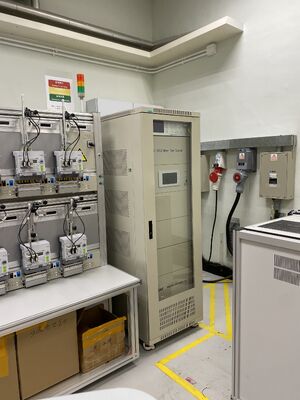

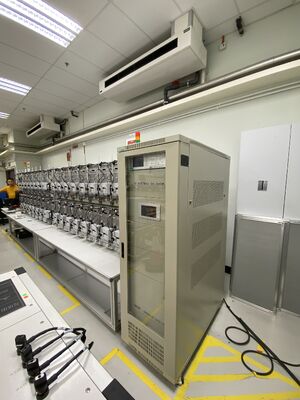

YC1893D, üç fazlı statik güç kaynağı, referans standart sayaç, çok pozisyonlu test rafı, akıllı sayaç iletişim modülleri, optik problar, QCD hızlı bağlantı cihazları ve PC kontrol yazılımını eksiksiz bir test platformunda birleştirir.

Sistem Çalışma Modları

Otomatik çalışma
Yarı otomatik çalışma
Manuel çalışma

Uygun Uygulamalar

Akıllı sayaç testi
Doğruluk doğrulama
Kalibrasyon
Fonksiyon testi
Toplu muayene
Kapalı bağlantılı sayaç uygulamaları

Anahtar Faydalar

32 Pozisyonlu Paralel Test

Her biri 16 pozisyonlu iki raf
Yüksek verimli toplu test
Enerji dağıtım ve üretim ortamları için ideal

160A'ya Kadar Akım Çıkışı

Yüksek akımlı sayaç testi için uygundur
Geniş bir sayaç spesifikasyonu yelpazesini destekler
Zorlu saha ve laboratuvar gereksinimleri için tasarlanmıştır

Sınıf 0.02 Doğruluk

Yüksek hassasiyetli referans standart sayaç
Kararlı çıkış ve tekrarlanabilir performans
Kalibrasyon ve doğrulama uygulamaları için uygundur

ICT'ler ile Kapalı Bağlantılı Sayaç Testi

İzole ve potansiyelsiz akım sinyalleri
IP bağlantılı / kapalı akım yolu sayaçlarını destekler
Geleneksel test tezgahlarının ötesinde uyumluluğu genişletir

Akıllı Sayaç İletişimi Hazır

Optik prob desteği
RS232 / RS485 iletişim arayüzleri
Paralel iletişim için çok portlu seri genişletme

IEC Uyumlu Test Yeteneği

Aşağıdakilere göre sayaç testi için uygundur:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Ana Sistem Bileşenleri

YC1893D sistemi şunları içerir:

Üç fazlı statik güç kaynağı
Üç fazlı referans standart sayaç
32 pozisyonlu sayaç test rafı
Akıllı sayaç fonksiyon test sistemi
Optik problar
Tarama kafaları
Hızlı Bağlantı Cihazları (QCD'ler)
İzole Akım Transformatörleri (ICT'ler)
PC ve kontrol yazılımı
Seri iletişim modülleri

Test Fonksiyonları

Sistem aşağıdaki testleri otomatik olarak gerçekleştirebilir:

Temel hata testi
Tüm dört kadranda doğruluk testi
Tekrarlanabilirlik testi
Sürünme testi (boşta test)
Başlangıç akımı testi
Kayıt testi

Etki niceliği testi
Voltaj değişimi
Voltaj dengesizliği
Frekans değişimi
Harmonik bozulma
Ters faz sırası

İleri ve geri enerji testi
Alt harmonik testi
Tek harmonik testi
Farklı sayaç sabitlerinin eşzamanlı testi
Daha düşük doğruluklu referans standartlarının kalibrasyonu

Teknik Özellikler

Güç Kaynağı Parametreleri

Parametre	Özellik
Voltaj
Test voltajı çıkışı (Faz-Nötr)	3*(5 ~ 456 V)
Voltaj çıkış gücü	3*1000VA/220V
Çözünürlük	Aralığın tam ölçek değerinin %0.01'inden daha iyi
Ayar doğruluğu	Son aralık değerinde %0.05'ten daha iyi
Stabilite	%0.005/saat'ten daha iyi (entegrasyon süresi 150 s)
0-maks. yükten yük düzenlemesi	< 0.01%
Bozulma faktörü	Doğrusal direnç yükü için <%0.3
Harmonikler	2. ~ 51. serbest programlanabilir
Akım
Test akımı çıkışı	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
Akım çıkış gücü	3*2600VA/160A
Faz açısı
Faz açısı aralığı	0 ~ 360°
Faz açısı çözünürlüğü	0.01°
Faz açısı ayar doğruluğu	0.1°
Frekans
Frekans aralığı	45 Hz ~ 65 Hz
Frekans çözünürlüğü	0.01 Hz

Referans Standart Sayaç

Sistem şunlarla uyumludur:

GENY SZ-03A-K8F
ZERA EPZ-303

Anahtar Özellikler

Voltaj aralığı: 5V ila 480V
Akım aralığı: 10mA ila 160A
Voltaj, akım, güç ve enerji hatası: ≤ ±0.02%
Birden fazla kablolama modunu destekler
Harmonik analizi destekler
Dalga formu görüntülemeyi destekler
Test tezgahı doğrulamayı destekler

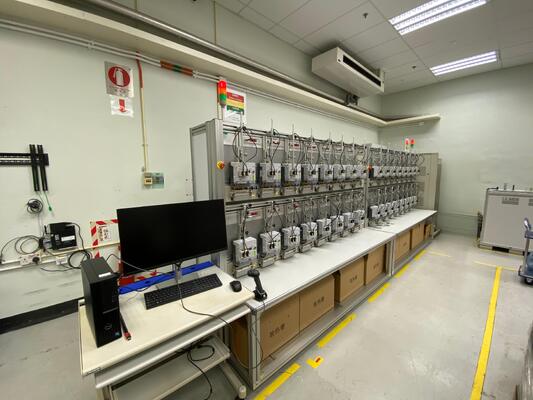

Test Rafı Tasarımı

Raf Özellikleri

Alüminyum alaşımlı yapı
Hafif, güçlü ve korozyona dayanıklı
Raf başına 16 pozisyon, toplam 32 pozisyon
Daha kolay hareket için tekerlekli

Tek Raf Boyutları

2426mm (G) * 900mm (D) * 1865mm (Y)

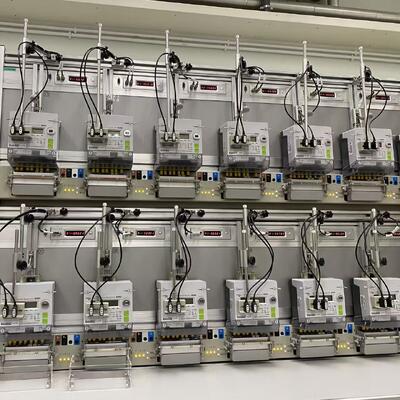

Test Edilen Her Sayaç (MUT) Pozisyonu Şunları İçerir

QCD hızlı bağlantı cihazı
Tarama kafası
Optik prob
Hata LED göstergesi ve girişi
MUT iletişim soketi

QCD Hızlı Bağlantı Cihazı

QCD, hem tek fazlı hem de üç fazlı sayaçların esnek testi için tasarlanmıştır.

Özellikler

Terminal gerilimini azaltmak için yaylı akım pimleri
11 mm'ye kadar minimum pim aralığı
Ayarlanabilir pim sırası hareketi
160A uzun süreli çalışma için uygun akım pimleri
Kolay çıkarılabilir terminal pimleri
LT-CT çalıştırılan sayaçları destekler
Landis+Gyr Z-şekilli terminaller gibi özel terminal yapılarına uyarlanabilir

Akıllı Sayaç İletişimi

Optik Prob

IEC 62056-21 ile uyumlu
ANSI C12.18'i destekler
Kızılötesi optik arayüz
RS232 entegre DB9 konektörü
Maksimum baud hızı: 38400bps
Manyetik sabitleme
Kablo uzunluğu: 1.5m

Seri İletişim Genişletme

Sistem, test edilen 32 adede kadar sayaçla paralel iletişimi desteklemek için çok portlu seri iletişim kullanır, bu da onu akıllı sayaç fonksiyon testi ve toplu operasyon ortamlarında veri toplama için uygun hale getirir.

Uygulamalar

Enerji dağıtım şirketleri

Sayaç üreticileri

Metroloji laboratuvarları

Kalite denetim departmanları

Kalibrasyon laboratuvarları

Akıllı sayaç Ar-Ge ve üretim testi

Neden GENY'yi Seçmelisiniz

Sayaç test ekipmanları ve kalibrasyon sistemleri konusunda uzmanlaşmış
Tek ve üç fazlı sayaç test uygulamalarında güçlü deneyim
Yüksek doğruluklu, yüksek akımlı ve akıllı sayaç uyumlu çözümler
Hem standart hem de özelleştirilmiş sistem tasarımı destekler
Enerji sınıfı ve denizaşırı pazarlarda kanıtlanmış proje deneyimi
Profesyonel teknik destek ve mühendislik hizmeti
