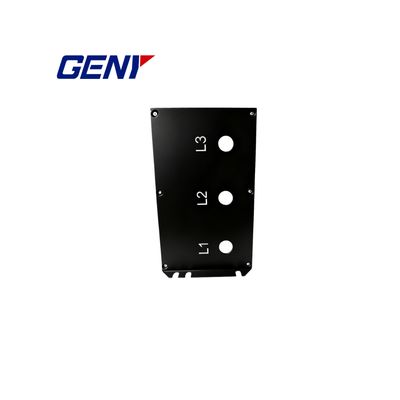

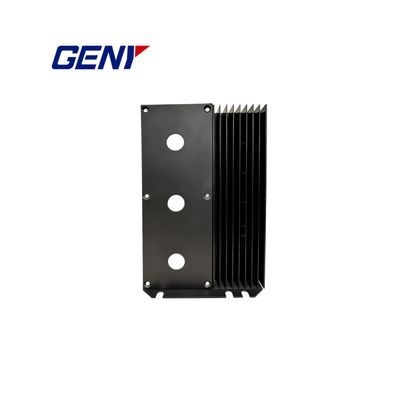

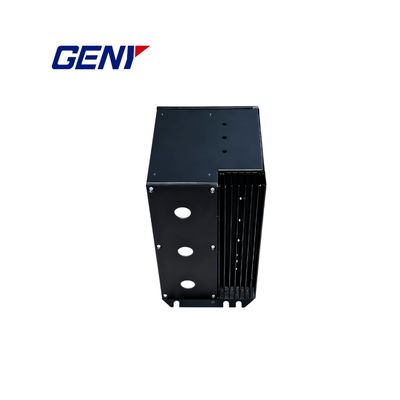

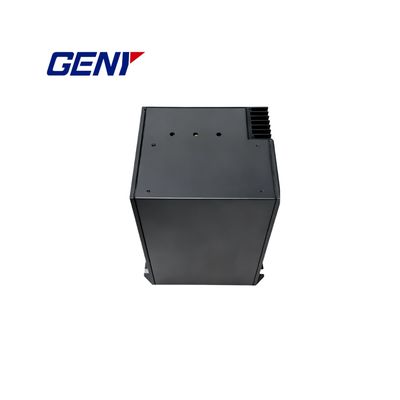

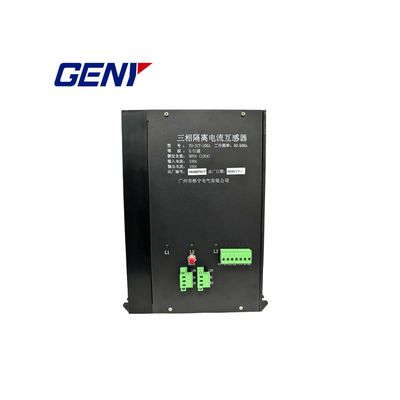

Üç Fazlı Geçiş Tipi Akım İzole Edici Transformatör 100A Versiyon

Gerilim ve akım devrelerinin ayrılamadığı (kapalı bağlantılar) üç fazlı enerji sayaçlarını test etmek için, doğruluk sağlamak amacıyla akım izolasyonu esastır. Çok konumlu test tezgahlarında ve karmaşık üç fazlı kurulumlarda, yalnızca gerilim izolasyonu yeterli değildir.

100 A ICT, elektronik hata telafisi ile gerçek 1:1 akım izolasyonu sağlar ve eş potansiyel koşullar altında hassas, güvenli ve esnek kalibrasyon imkanı sunar.

Her bir ICT, üç bağımsız 1:1 akım transformatörünü entegre eder ve şunları destekler:

• Gerilim/akım devreleri ayrılmamış üç fazlı sayaçlar
• Ayrılmamış koşullar altında tek fazlı sayaçlar
• Her sayaç konumunun bağımsız izole akım aldığı çok istasyonlu tezgahlar

Sayaç tipleri ve yükler arasında yüksek doğruluğu korumak için, ICT dahili bir elektronik hata kompanzasyon cihazı kullanır ve yeterli sekonder çıkış kapasitesi sağlar. 100 A'de, sekonder, doğruluğu korurken ≥60 VA sağlayabilir. Sekonder açık devre/aşırı yük koşulları, gösterge ve otomatik kısa devre koruması ile izlenir.

• Geniş aralık: 0,1-100 A primer / 0,1-100 A sekonder (1:1)
• Tek dönüşlü geçiş tipi, enerji verimli, düşük kayıp
• Yüksek çıkış kapasitesi: 100 A'de 70 VA'ya kadar
• Benzersiz elektronik kompanzasyon, geniş aralıkta %0,01 sınıf doğruluğu sağlar
• Sekonder açık devre ve aşırı yük göstergesi, alarm ve otomatik kısa devre koruması
• Kolay kullanım için harici durum göstergeleri ve kontrol düğmeleri
• Sayaç konumu başına izole sekonderlerle çoklu ICT serisi primer bağlantısını destekler

• Üç fazlı ve tek fazlı enerji sayacı kalibrasyonu (kapalı bağlantı sayaçları)
• Eş potansiyel yöntemi kullanan çok konumlu sayaç test tezgahları
• Yüksek doğrulukta akım izolasyonu gerektiren kamu hizmetleri, metroloji laboratuvarları ve üreticiler

• Görsel gösterge ve alarm ile sekonder açık devre/aşırı yük tespiti
• Cihazları korumak ve kararlılığı korumak için otomatik sekonder kısa devre
• Primer, sekonder ve muhafaza arasında yüksek izolasyon dayanımı

• Model: Üç Fazlı Geçiş Tipi Akım İzole Transformatörü (1:1, 0,1-100 A)
• Aksesuarlar: AC 12-0-12 güç kabloları, 7 pimli I/O fişi, hızlı başlangıç kılavuzu

Doğruluk, belirtilen yük ve çevresel koşullar dahilinde geçerlidir.
