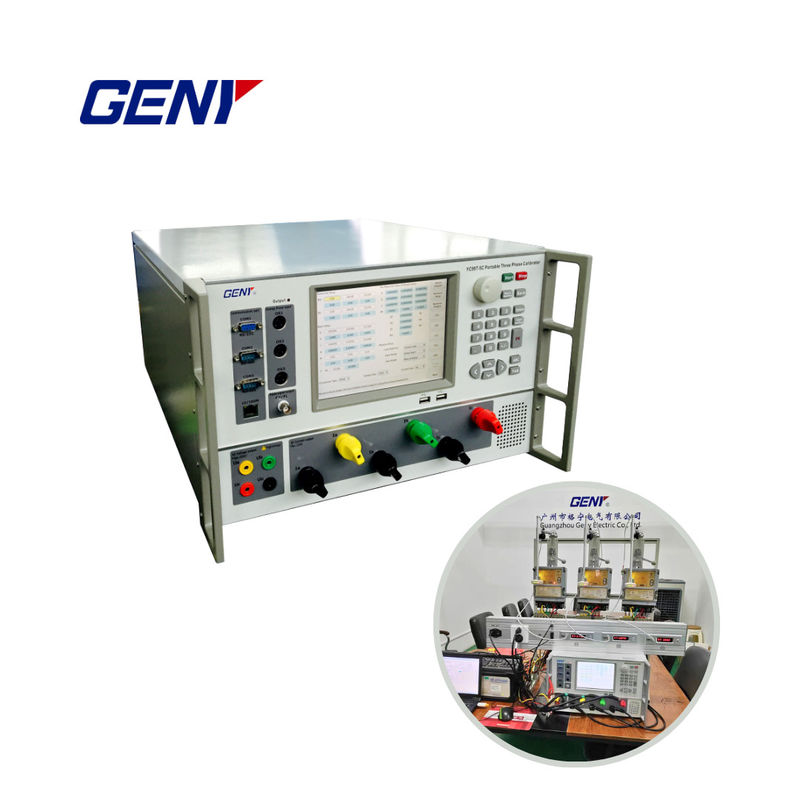

YC99T-5C/3C Taşınabilir Üç Fazlı Kalibratör

2Kalibrasyon ölçer tipi

• Ölçücü kullanıcısı aşağıdakileri kalibre edebilir: Tek fazlı aktif enerji ölçümü, üç fazlı
• Üç tel aktif enerji ölçer, üç fazlı üç tel kompozit ölçer, üç fazlı
• Dört tel aktif enerji ölçer, üç fazlı dört tel kompozit ölçer, üç fazlı üç tel
• Sinüs reaktif enerji ölçer, üç fazlı dört tel sinüs reaktif enerji ölçer, iki eleman
• 60° reaktif enerji ölçer, iki eleman 90° reaktif enerji ölçer ve üç eleman
• 90 derece reaktif enerji ölçer.

3Teknik özellikler

Değişen voltaj çıkışı

• YC99T-3C AC çıkış voltaj aralığı: 100V, 220V, 380V, 660V;
• YC99T-5C AC çıkış voltaj aralığı: 100V, 220V, 380V;
• Düzenleme aralığı: ((0 ¢120) %RG,RG aşağıdaki aynı aralığı içerir;
• Düzenleme derecesi: 0,01%RG,0%1RG, %1RG, %10RG isteğe bağlıdır.
• Dayanıklılık: 0.01%/2 dakikalık
• Distorsiyon: ≤0,2% (kapasitatif olmayan yük)
• Çıkış maksimum yük: 20VA / faz;
• Ölçüm doğruluğu: 0,05%RG;

Değişen akım çıkışı

• YC99T-3C AC akım çıkış aralığı: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 YC99T-5C AC akım çıkış aralığı: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Not: 100A vitesinde 60A'dan fazla çıkış akımı olduğunda, çıkış süresi 30 dakikadan az olmalıdır.
• Düzenleme aralığı: (0 ¢120)%RG,RG aralığı, aşağıdaki ile aynı;
• Düzenleme derecesi: 0,01%RG,0%1RG, %1RG, %10RG isteğe bağlıdır.
• Dayanıklılık: 0.01%/2min;
• Distorsiyon: ≤0,2% (kapasitatif olmayan yük);
• YC99T-3C çıkış maksimum yük: 60VA (50A vites, 120% çıkış);
• YC99T-5C çıkış maksimum yük: 120VA (100A vites, 120% çıkış);
• Ölçüm doğruluğu: 0,05%RG;

• Güç çıkışı istikrarı: 0,01%RG/2min;
• Aktif ve Reaktif güç ölçüm doğruluğu: 0,05%RG;

Faz çıkışı

• Çıktı ayarlama düzeni: 0°~360°;
• Çıkış ayarlama derecesi: 10°, 1°, 0,1°, 0,01° isteğe bağlıdır.
• Çözüm: 0.01°;
• Ölçüm doğruluğu: 0.05°.

Güç faktörü çıkışı

• Düzenleme aralığı: -1 ~ 0 ~ +1;
• Ölçüm çözünürlüğü: 0.0001;
• Ölçüm doğruluğu: 0.0005;

Frekans çıkışı

• Ayarlama aralığı: 40Hz ~ 70Hz;
• Çıktı ayarlama derecesi: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz isteğe bağlıdır.
• çözünürlük: 0.001Hz;
• Doğruluk: 0.002 Hz.

Harmonik ayar

• Harmonik zaman: 2 ~ 63 kat;
• Harmonik içeriği: 0~40%;
• Harmonik faz: 0°~359.99°;
• Harmonik ayar hatası: 2 ~ 31 kere: ≤±0.1%, 32 ~ 63 kere: ≤±0.2%

Enerji hatası ölçümü

Standart kuvars osilatör teknik göstergeler

• Frekans doğruluğu: ±0,5ppm, fabrika kalibrasyonu (25°C);
• Frekans istikrarı: ±0,1ppm, -20°C+70°C;

4Genel teknik özellikler
