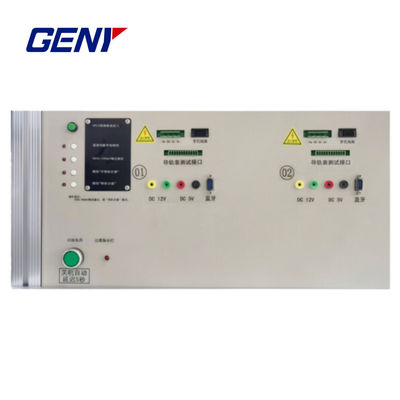

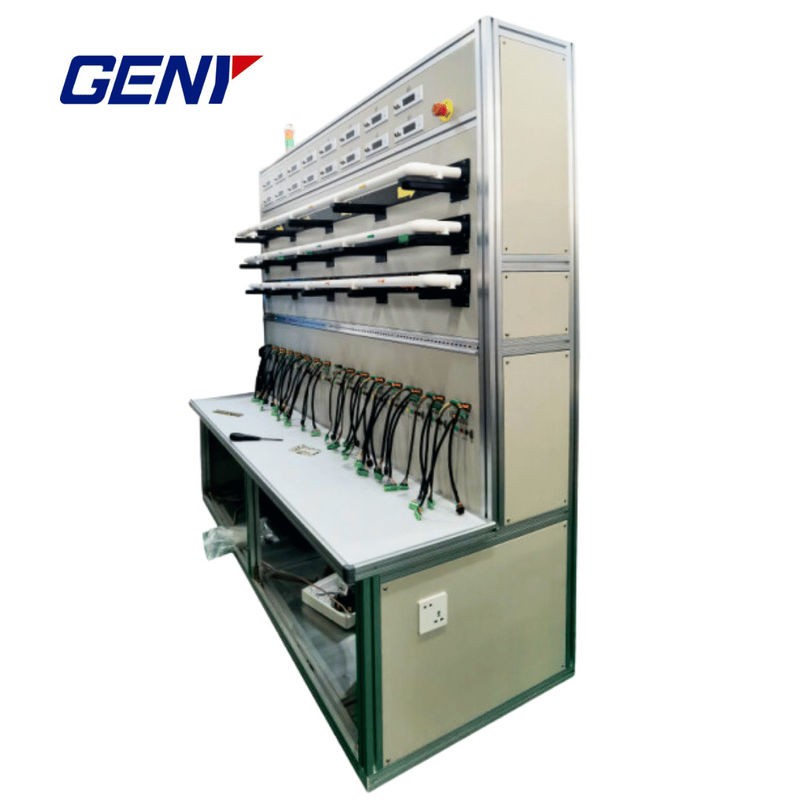

YC-1893GT Demiryolu Montajlı Sabit Enerji Ölçücü Doğrulama Sistemi

YC-1893GT Demiryolu Montajlı Sabit Enerji Ölçücü Doğrulama Sistemi

Cihaz Özellikleri

• Esnek Sistem Özellikleri
• RJ-45 / RS-485 / CAN Arayüzü
• Taşıyıcı / Uzak Sinyal / State Grid Bluetooth İletişim Arayüzü
• Mikrobilgisayar Otomatik Kalibrasyon İşlemi ve Klavye El Kalibrasyon İşlemi
• Esnek Kalibrasyon Planı Ayarları
• Kullanıcı gereksinimlerine göre değiştirilebilecek çeşitli rapor biçimleri
• Akıllı ölçüm için iletişim protokolü
• Barkod Giriş ve Ağ İşlevleri
• 645, 698 İletişim Protokollerini Destekler

Teknik özellikler

Aygıt Doğruluk Seviyesi: 0.05 Seviye / 0.1 Seviye

Çıkış Voltajı

• Aralık: 3x57.7V / 3x100V / 3x220V / 3x380V
• Düzenleme aralığı: 0~120% Un
• Düzenleme hassasiyeti: En az 1mV
• Dalga şekli bozulması: ≤0,3%
• Faz değişimi etkisi: <0,1%
• Yük düzenlemesi: Tam ölçek değerinin ≤±0,3%'i (Temiz direnç, indüktif, kapasitif)
• İzleme Doğruluğu: Çok fonksiyonel Standart Meter İzleme

Çıktı Akımı

• Aralık: 3x0.02A~100A Otomatik Aralık Seçimi ( Güç Kaynağı Parçası, Varsayılan Imax=50A)
• 3x0.2A~500A (Through 1:10 ICT Transformation Output. ICT Doğruluk Seviyesi: 0.01- Evet.
• CT dönüşüm çıkışı, başlangıç akımı: 200mA (minimum), başlangıç akım doğruluğu ≤3%
• Simülasyonlu Rogowski Bobine Çıkış Voltajı: 0.16mV-400mV (Rel Mitresine Uygun 0.2A~500A Giriş)
• Düzenleme aralığı: 0 ~ 120%
• Düzenleme hassasiyeti: En az 0.1mA (güç kaynağı parçası)
• Dalga şekli bozulması: ≤0,3%
• Faz değişimi etkisi: <0,1%
• Yük düzenlemesi: Tam ölçek değerinin ≤±0,3%'i (Temiz direnç, indüktif, kapasitif)
• İzleme Doğruluğu: Çok fonksiyonel Standart Meter İzleme

Çıkış Aşaması

• Düzenleme aralığı: 0.01°~360°
• Düzenleme hassasiyeti: En az 0.01°
• Yük düzenlemesi: <±0.3°
• İzleme Doğruluğu: Çok fonksiyonel Standart Meter İzleme

Çıktı Sıklığı

• Düzenleme aralığı: 45.000Hz ~ 65.000Hz
• Düzenleme hassasiyeti: En az 0.001Hz
• Yük düzenlemesi: <±0,1%
• İzleme Doğruluğu: Çok fonksiyonel Standart Meter İzleme

Çıktı Gücü Simetrisi

• Aygıt simetriyi gösterdiğinde (veya varsayılan olarak gösterdiğinde), gerçek çıkış simetri, Tablo 3-3'teki özellikleri geçmemelidir.

Çıktı Gücü Dayanıklılığı

• Aygıt, belirtilen çıkış yük aralığında termal olarak istikrarlı bir duruma ulaştıktan sonra, çıkış gücü istikrarı Py, 3-4 Tablo'daki özellikleri geçmemelidir.

(Tablo 3-3)

(Tablo 3-4)

Zamanlama sinyali

• Modüler Zamanlama Frekansölçeri, Çıkış Zamanlama Frekansı 625kHz
• İç Kristal Ossilatör Frekans Doğruluğu ≤0.4x10^-6, Yıllık Istikrar ≤0.1x10^-6
• (Yukarıdaki varsayılan yapılandırmalar, diğer performans parametreleri ve fonksiyonları için, özelleştirme için lütfen şirketimizle iletişime geçin)
