YCCl-9901 Transformör Test Ekipmanı için Faz ve Besleyici Kimliği

YCCl-9901 Transformör test ekipmanları için faz ve besleyici tanımlayıcı

1.Faza ve besleyici tanımlayıcısı, kullanıcıların transformatörü, güç ve faz hattı vb. gibi kullanıcıların temel bilgilerini tanımlamak için kullanılır.

2Sistem, kullanıcıların bilgilerini tanımlamak için hem impuls yöntemini hem de güç hattı taşıyıcı sinyali yöntemini benimser.Kullanıcıların yanlış yargılanması veya tanınmaması.

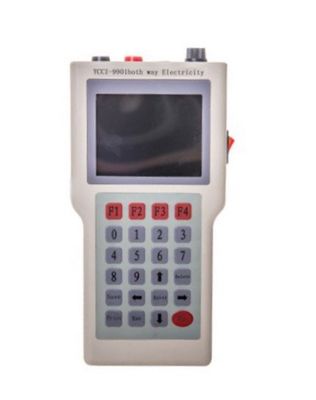

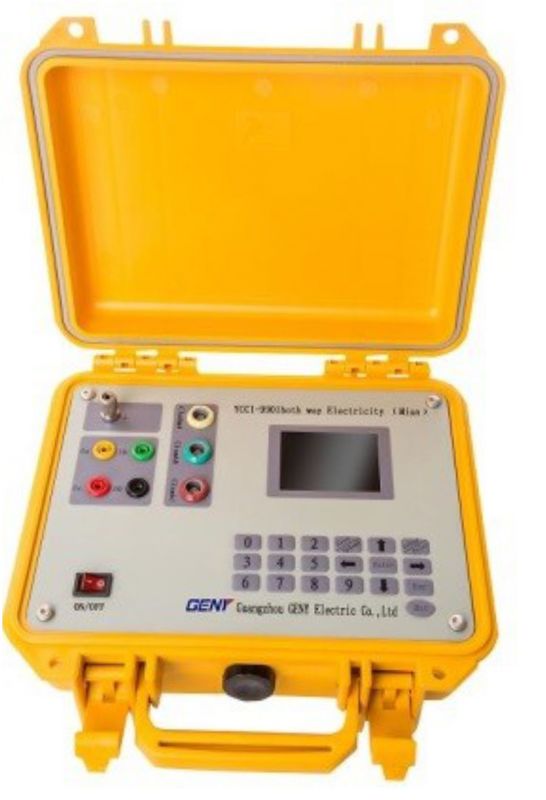

3Sistem bir ana test cihazından ve el kontrol ünitelerinden oluşur. Ana, transformatörün düşük voltajlı tarafına monte edilir.ve el cihazları bilgi tanımlaması için kullanıcı tarafında kullanılır..

Özellikler:

Özellikleri ve İşlevleri

• Ölçülen hatların transformatörlerini ve fazlarını ayırt etmek için tanımlama fonksiyonları.
• Transformörlerin her aşamasının yükünün belirlenmesi (kullanımda olan enerji sayaçlarının sayısı).
• Ölçülen hatların gerilim değerini gösterin ve saklayın ve transformatör tarafı ile kullanıcı tarafı arasındaki gerilim farkını ölçün.
• Ölçülen çizginin tuhaf harmonik içeriğini (3-51) gösterir ve toplam harmonikleri saklar. Ölçülen çizginin voltaj dalga şeklini gösterir.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• El cihazlarının bulunduğu yayım alanının dal hatını belirlemek için, itkiyi toplamak için akım sıkma kullanın.
• Üç akım klemesi kullanarak, ana akım klemesi kullanılmadan, ana akım voltajı, akım, açı, aktif güç, reaktif güç, güç faktörü vb.Sadece sıfır olarak gösterilen diğer parametrelerle voltaj değerini gösterir.
• 500A ve daha büyük sıkıştırıcılar veya Rogowski bobinleri dal testi için kullanılabilir.
• Test edilen transformatörleri ayırt etmek için dağıtım alanı numarası serbestçe ayarlanabilir.
• El cihazı bağlantısı veya ev sahibinin mevcut sıkıştırma bağlantı yöntemleri kullanıldığında, darbeler testi için yön ve kutupluk ayrımı gerekli değildir.

Kullanım yöntemleri

Ev sahibi makine

Test iletken sarı, yeşil, kırmızı ve siyah test kablolarını ana makineye UA, UB, UC ve UO terminalleriyle bağlayın.Diğer tarafı, transformatör veya diğer güç kaynağı cihazına sıkıştırıcılar ile bağlanır.. (Not: varsayılan olarak, sarı A fazını, yeşil B fazını, kırmızı C fazını ve siyah UO'yu temsil eder.)

Uzatma

Test kaleminin fiş tarafını uzatma paneli terminalini bağlamak için ve klem tarafını güç sayacını bağlamak için kullanın (kırmızı olan faz hattı ve siyah olan sıfır hattı). Bağlandıktan sonra güç.
