Özel Yc98s1 Enerji Ölçümü Kalibratörü Üç Fazlı Ölçüm İhtiyaçları

Özel Yc98s1 Enerji Ölçümü Kalibratörü Üç Fazlı Ölçüm İhtiyaçları

Marka Adı:	GENY
Model Numarası:	YC98S1
Ödeme Şartları:	L/C, T/T, D/P
Tedarik Yeteneği:	300/Yıl

Detay Bilgi

Ürün Tanımı

Detay Bilgi

Place of Origin:

CHINA

Sertifika:

ISO, CE

Model NO.:

YC98S1

Görüntüle:

Dijital

Kurulum:

Doğrudan Bağlantılı

Kullanımı:

Çok Fonksiyonlu Enerji Sayacı, Watt-Saat Ölçer, Sanayi ve Ev Kullanımına Yönelik Sayaç, Standart Ele

Elektrik aletleri:

Üç fazlı Üç telli

Teori:

Elektronik Sayaç

Güç Ölçer Bağlantısı:

terminal

Ölçülen Sinyal:

devam eden dalga

Türü:

Enerji ölçer

Özel:

Ticari marka:

Taşıma Paketi:

karton

Kaynağı:

HS kodu:

9030849000

Liman:

Guangzhou, Çin

Yetenek temini:

300/Yıl

Vurgulamak:

Yc98s1 Enerji Ölçü Kalibratörü

Özel Enerji Ölçü Kalibratörü

Enerji ölçer kalibratörü üç fazlı

Ürün Tanımı

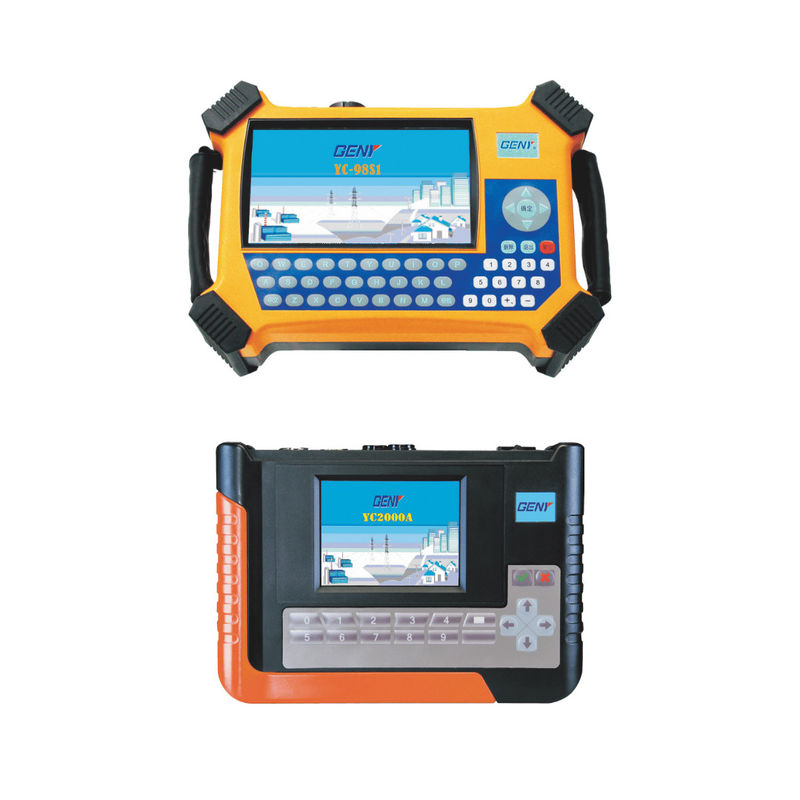

Özel Yc98s1 Taşınabilir Üç Fazlı Standart Meter Test Makinesi

YC98S1 Taşınabilir 3 Fazlı Standart Meter

YC98S1 cihazı üç fazlı, tek fazlı, aktif veya reaktif enerji kalibre etmek için kullanılır.

GB/T17215.211 (IEC62052-11), GB/T17215.311 /321/322/323'e uygun olan metre

(IEC62053-11/21/22/23) ve ayrıca voltaj, akım ve güç ölçümcüsü olarak kullanılabilir

Üç fazlı güç şebekesinin AC parametresi.

Bu taşınabilir üç fazlı standart ölçüm GB/T11150-2001'e (IEC60736:2001) uyguntur.

GB/T4793.2-2008 (IEC61010-1:2001).

Test fonksiyonları

Aynı anda bir metre veya iki metre test edebilirsiniz.
Elektronik ve elektromekanik sayaçlar için tarama başını kullanarak otomatik test sırası
Tüm verileri eşzamanlı olarak hesaplayabilir ve arabirimdeki görüntü tam dalga içerir
Tam dalga ölçümünün aktif ve reaktif enerji doğruluğunu test edebilir
Aynı anda iki kanal dürtüsünü test edebilir.
Kablolama kimliği yüklenmediğinde kullanılabilir.
Elektrik enerjisi birikimi fonksiyonu, elektrik enerjisi ölçümcüsünün nabız çıkışı olmadığı zaman ölçülebilir.
Döner test fonksiyonu
Vektör diyagramını göster
Yanlış kablolama (48 tür bağlantı) tespit edebilir
Enstrüman kablo çeşitliliği sahne simüle edilebilir ve erişim olmadan kablo ve revize parametresi sonucu eşleşen almak voltaj veya mevcut sinyal durumu
Harmonik fonksiyonlar

Özellikler

Test Voltajı (Tam Dalga ve Temel Dalga)
Aralık	0 ~ 500V
Hata	± 0,05% (0,1%)
Harmonik	2. ~ 51.
Sınav akımı (tam dalga ve temel dalga)
Aralık (doğrudan bağlantı)	0.025A ~ 12A (Ie=5A)
Aralık (100AClamp CT)	0.5 ~ 120A (Ie = 100A, kullanım aralığı = 0.01Ie ~ 2.4Ie) (Farklı: Ie=5A, 500A, 1000A)
Hata (doğrudan bağlantı)	± 0,05% (0,1%)
Hata (100AClamp CT)	±0,2% ((5A,100A) ±0,5% (diğer)
Harmonik	2. ~ 51.
Başlangıç akımı	0.05%Ie
Güç ölçüm hatası (tam dalga ve temel dalga)
Aktif Güç (Doğrudan bağlantı)	± 0,05%
Aktif Güç (100A ClampCT)	±0,2% ((5A,100A) ±0,5% (diğer)
Reaktif Güç (Doğrudan bağlantı)	±0,1%
Reaktif Güç (100A ClampCT)	±0,5% ((5A,100A) ±1,0% (diğer)

Enerji ölçüm hatası (tam dalga ve temel dalga)
Aktif Enerji (Doğrudan bağlantı)	±0,05% (±0,1%)
Aktif Enerji (100A ClampCT)	±0,2% ((5A,100A) ±0,5% (diğer)
Reaktif Enerji (Doğrudan bağlantı)	±0,1%
Reaktif Enerji (100A ClampCT)	±0,5% ((5A,100A) ±1,0% (diğer)
Hata (Harmonik Dalga)
Doğrudan bağlantı	KWh,U,I,P,Q,S	±0,2% H (H=1+0,01k, k=2~51)
Klem CT 5A/100A	KWh,U,I,P,Q,S	±0,5%H (H=1+0,01k, k=2~51)
5A CCT'lerin kendi kendini kalibre etmesi için döngü çıkış akımı		0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A
5ACCT'nin Kendini Kalibre Etme Hatası (düzgün ve faz hatası)		±0,1%
Klem CT 500A/1000A	KWh,U,I,P,Q,S	±1,0%H (H=1+0,01k, k=2~51)
Hata - Diğerleri
oran ölçümü		±0,5%
Voltaj Etkisi		< ± 0,01%
Sıklık Etkisi		< ± 0,01%
Sıcaklığın Etkisi		< ± 0,01%/°C
24 saatlik doğruluk etkisi		< ± 0,01%
Harmonik Etki		< ± 0,01%
Faz açısı
Aralık		- 180°~ 180°
Hata		<±0,1°
Sıklık
Aralık		45 ~ 65Hz
Hata		±0.01Hz
Nabız çıkışı
İç yüksek frekans (CH)		Doğrudan bağlantı	1.8x109 P/kWh
		Klem CT	1.8x109 * ((5/Ie) P/kWh
Düşük frekanslı çıkış		Doğrudan bağlantı	3600P, 36000P, 360000P/kWh ((kvarh, kVAh)
		Klem CT	3600P, 36000P, 360000P *(5/Ie) P/kWh ((kvarh, kVAh)

Nabız oranı		1:1
Çıktı seviyesi		+5V (isteklere göre ayarlanabilir)
Dövme girişi
Girdi Kanalı		2
Giriş seviyesi		5 ~ 10V
Maksimum Puls Giriş Frekansı		En fazla 10 kHz.
Görüntüle
Karar		7TFT dokunmatik ekran
Sistem		Windows CE
Diğerleri
Voltaj kaynağı modu	Dış güç, test edilen devreler, piller
Çalışma güç kaynağı	AC 55~600V
Voltaj Direniş	4.0kV (teglik ¤t terminalleri, güç kaynağı ve düşük voltaj terminalleri)
EFT (Electrical Fast Transient)	2.0kV
IP seviyesi	IP51
Yükselme	2.0kV (ortak mod), 2.0kV (farklı mod)
Dayanıklılık Zamanında Güç	< 3 dakikalık
Şarj edilebilir pil	11.1V 3000mAh
Güç tüketimi	<9W
Çalışma sıcaklığı	Sıcaklık -20°C ~ +55°C, nem 40% ~ 95%
Depolama sıcaklığı	Sıcaklık -40°C ~ +80°C, nem 40% ~ 95%
Boyut (mm) (W × H × D)	Ana		245×150×50
	Çanta.		425×336×196
Ağırlık (kg)	Ana		2
	Tüm set		10
