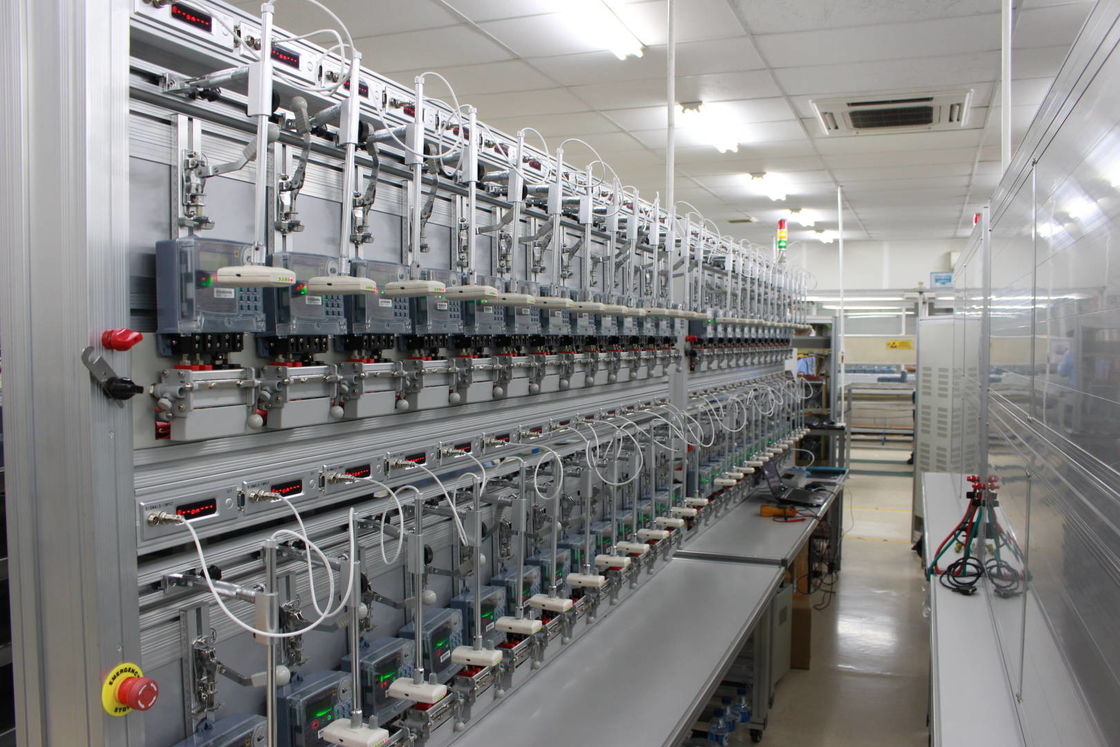

Yc1893D-24 Üç Fazlı Ölçücü Deneme Sınıfı Enerji Ölçütü Deneme Sistemi

Açıklama

GENY'nin ölçer test sistemleri en gelişmiş elektronik ölçüm tekniğini ve modüler konsepti benimsiyor.Elektrik enerji sayaçları üreticilerinde müşterilerin gereksinimlerini karşılamak için farklı referans standartlarını ve güç güçlendiricilerini birleştirmek, elektrik enerjisi tesisleri, metroloji laboratuvarları, ölçüm ve kalite denetimi departmanları ve fabrikalar veya işletmeler.

MTS, üç fazlı elektrik enerjisi sayaçlarının kalibrasyonu ve doğrulanması için tam otomatik bir test sistemidir ve aşağıdakilerden oluşur:

• Üç fazlı statik güç kaynağı
• Üç fazlı standart referans ölçer
• Metre otomatik süspansiyon test rafı
• Diğer gerekli parçalar
• Tüm sistemi kontrol eden bilgisayar ve yazılım

YC1893D serisi sayaç test sistemleri IEC 60736 standardına tam uyumludur ve aşağıdaki standartlara göre sayaçların test edilmesi için uygundur:

• IEC 62052-11 ve IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Özellikleri ve işlevleri

MTS'nin aşağıdaki özellikleri vardır:

• RS232 aracılığıyla akıllı sayaçları test etmek için paralel iletişim bağlantısı desteği
• Test tahtası doğrulama için rafdaki kalibrasyon terminalleri
• Landis+Gyr üç fazlı enerji sayaçlarının kalibrasyonu/denetimi için takım elbise
• Referans standart ölçümcünün doğruluk testleri
• Ön ısınma
• IEC'ye göre doğruluk testi
• Yüksüz test
• Başlangıç akımı testi
• Hata testinin tekrarlanabilirliği
• Düğme testi (rejistre testi)
• Elektrik sayaçlarının saat frekansı doğruluğu testi
• Maksimum talep testi
• Doğruluk testleriyle ilgili etki miktarı testi (Voltaj, Frekans, ters faz dizisi, voltaj dengesizliği)
• IEC'ye göre voltaj ve akım devresinde harmonik bileşenlerin etkisi
• IEC standartlarına göre alt harmonikler (IEC 62052-11 / 62053-21/22/23)
• IEC standartlarına göre tuhaf Harmonikler (ihtiyaç duyulmaz)

Özel özellikler:

• Her istasyon için otomatik kablolama fonksiyonu
• Tüm istasyonlarda otomatik kısa devre fonksiyonu vardır.
• Landis+Gyr ¢s sayaçları için özel hızlı bağlantı cihazı QCD
• ESAM testi için bilgisayar yazılım geliştirme

Teknik veriler

1. Güç kaynağı

2Güç kaynağı
