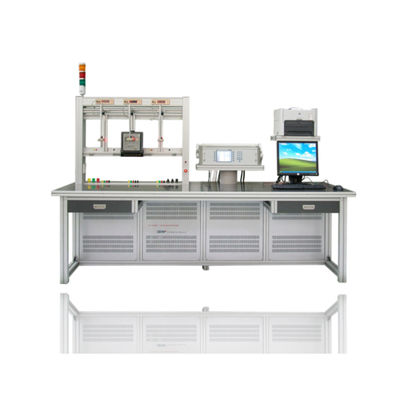

YC1893D sayaç test sistemi, hem tek fazlı hem de üç fazlı elektrik enerjisi sayaçlarının test ve kalibrasyonu için tam otomatik bir test sistemidir ve şunlardan oluşur:

• Üç fazlı güç kaynağı
• Üç fazlı Referans standart ölçümcü
• Metre askısı test rafı
• Tarif kontrol sistemi (sabit voltajlar, optik port okuyucu, dalgalanma kontrol kutusu)
• Diğer gerekli parçalar
• Tüm sistemi kontrol eden bilgisayar ve yazılım

YC1893D ölçer test sistemi IEC 60736 standardına tam uyumludur ve ölçerleri aşağıdaki standartlara göre test etmek için uygundur:

• IEC 62052-11 ve IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Özellikleri ve İşlevleri

• Metre test sistemi, mekanik metre, elektronik mekanik metre ve elektronik metreyi otomatik, yarı otomatik veya manuel işletim yoluyla ölçebilir.
• Alüminyum alaşımlı malzeme, hafif, güçlü ve korozyona dayanıklı.
• Otomatik konumlandırma rotoru, daha verimli bir şekilde mekanik ölçüm cihazının diskini işaretler.
• Tarama kafalarının birbirine salınması kontrolü kolaylaştırır.
• Aşağıdaki testlerin tamamen otomatik olarak tamamlanması:
  • Dört çeyreğin tümünde doğruluk testi (aktif, reaktif ve görünür enerji)
  • Sürünme testi (açık yük testi)
  • Başlangıç akımı testi
  • Düğme testi (Register testi)
  • Metre sabit testi
  • Etki büyüklüğü testi (teglik, frekans, harmonik bozulma vb.)
  • Kullanılan referans standardından daha düşük doğruluğa sahip referans standart ölçümcünün kalibrasyonu
  • Ön ısınma
  • Düşükler ve Aralıklar
  • Tek fazlı sayaçların bozulmuş koşullar altında test edilmesi
• Metrenin farklı sabitlerini eşzamanlı olarak ölçmek.
• Aşırı yük, kısa voltaj devresi ve açık akım devresi koruma fonksiyonu ile.

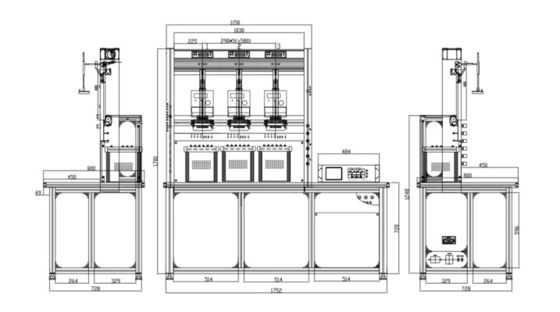

1~3 pozisyon ölçer test sistemi için teknik özellik

Sınav kulübü 3 metreye kadar çoklu pozisyonlara sahiptir, doğruluk sınıfının% 0.02'si İKT ile üç fazlı metre test sistemi,Akıllı sayaçların test edilmesi için paralel iletişim için çoklu seri bağlantı bağlantı sistemi.

Güç kaynağı

Güç Kaynağı

Voltaj
Sınav gerilim çıkışı (faz tarafsız)	3×(24 V ️ 480 V) veya 600 V F-F özel
Çıktı voltajının gücü	3×100VA
Karar	Aralığın tam ölçek değerinin% 0,01-den daha iyisi
Doğruluk ayarlama	Son aralık değerinde %0,02'den daha iyi
Dayanıklılık	0,005%/saattan daha iyi (integrasyon süresi 150 s)
0-max. yükten yük düzenlemesi	< 0.01%
Bozukluk faktörü	< 0,3% doğrusal direnç yükü için
Harmonikler	2nd 21st serbest programlanabilir
Mevcut
Sınav akımı çıkışı	0.3 mA ️ 120 A
Akım çıkış gücü	3×150VA
Karar	Aralığın tam ölçek değerinin% 0,01-den daha iyisi
Doğruluk ayarlama	Son aralık değerinde %0,02'den daha iyi
Dayanıklılık	0,005%/saattan daha iyi (integrasyon süresi 150 s)
0-max. yükten yük düzenlemesi	< 0.01%
Bozukluk faktörü	< 0,3% doğrusal direnç yükü için
Harmonikler	2nd 21st serbest programlanabilir
Faz açısı
Aralık	0 -- 360°
Karar	0.01°
Doğruluk ayarlama	0.1°
Sıklık
Aralık	45 Hz 65 Hz
Karar	0.01 Hz
