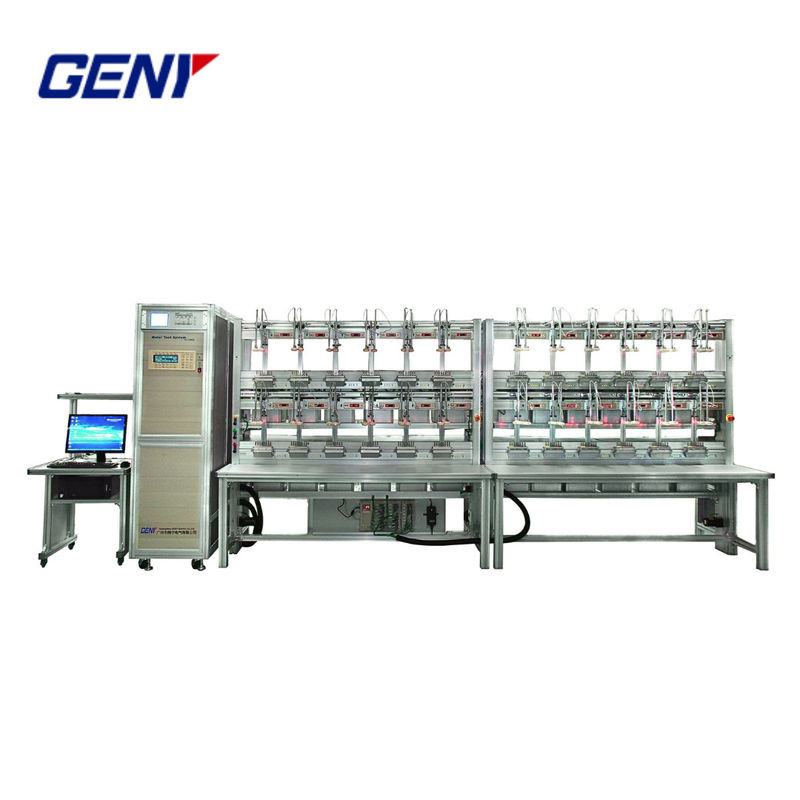

Elektrik enerjisi ölçerinin test edilmesi için profesyonel üç fazlı sabit ölçer test tezgahı

Elektrik enerjisi ölçerinin test edilmesi için profesyonel üç fazlı sabit ölçer test tezgahı

SabitÜç AşamaÖlçücü test tezgahı

YC1893D sayaç test sistemi, hem tek fazlı hem de üç fazlı elektrik enerjisi sayaçlarının test ve kalibrasyonu için tam otomatik bir test sistemidir ve şunlardan oluşur:


• Üç fazlı güç kaynağı
• Üç fazlı Referans standart ölçümcü
• Hem 1 fazlı hem de 3 fazlı ölçüm cihazlarının test edilmesi için ölçüm cihazı asılılık test rafları
• Akıllı sayaç fonksiyon test sistemi (sabit voltajlar, optik prob, röle kontrol testi ve dalgalanma kontrol kutusu seçenek olarak)
• Diğer gerekli parçalar
• Tüm sistemi kontrol eden bilgisayar ve yazılım


YC1893D ölçer test sistemi IEC 60736 standardına tam uyumludur ve ölçerleri aşağıdaki standartlara göre test etmek için uygundur:


• IEC 62052-11 ve IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Özellikleri

• Metre test sistemi, mekanik metre, elektronik mekanik metre ve elektronik metreyi otomatik, yarı otomatik veya manuel işletim yoluyla ölçebilir.
• Alüminyum alaşımlı malzeme, hafif, güçlü ve korozyona dayanıklı.
• Otomatik konumlandırma rotoru, daha verimli bir şekilde mekanik ölçüm cihazının diskini işaretler.
• Tarama kafalarının birbirine salınması kontrolü kolaylaştırır.
• Aşağıdaki testlerin tamamen otomatik olarak tamamlanması:
  • Dört çeyreğin tümünde doğruluk testi (aktif, reaktif ve görünür enerji)
  • Hata testinin tekrarlanabilirliği
  • Sürünme testi (açık yük testi)
  • Başlangıç akımı testi
  • Düğme testi (Register testi)
  • Metre sabit testi
  • Etki büyüklüğü testi (gerileme, gerilim dengesizliği, frekans, harmonik bozulma, ters faz dizisi)
  • Kullanılan referans standardından daha düşük doğruluğa sahip referans standart ölçümcünün kalibrasyonu
  • Ön ısınma
  • Düşükler ve Aralıklar
  • Tek fazlı sayaçların bozulmuş koşullar altında test edilmesi
  • IEC standartlarına göre alt harmonikler
  • IEC standartlarına göre tuhaf Harmonikler
• Metrenin farklı sabitlerini eşzamanlı olarak ölçmek.
• Aşırı yük, kısa voltaj devresi ve açık akım devresi koruma fonksiyonu ile.

Teknik özellikler

Test kulübü 24 metreye kadar çoklu pozisyonlara sahiptir, doğruluk sınıfının% 0.02'si İKT ile üç fazlı metre test sistemi,Akıllı sayaçların test edilmesi için paralel iletişim için çoklu seri bağlantı bağlantı sistemi.

• Güç kaynağı

• Güç Kaynağı

Sabit ölçüm cihazının yapısal şeması
